配电终端测试仪天正华意【 录波仪 真空度测试仪来图定制】
更新时间:2025-05-29 00:45:28
Tags: 录波仪

文字描述虽好,但视频更能直观展示录波仪产品的每一处细节。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白 |
质保时间 | 3年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 10 |
工作温度 | 45 |

采购录波仪,24小时售后服务,【天正华意电气设备(海北市分公司)tianzh3611-83】8年销售经验,我们拥有专业的研发团队和技术人员,可以根据您的需求进行产品设计和开发,为您提供产品和服务。联系人:杨经理,地址:平度市平安路2号。

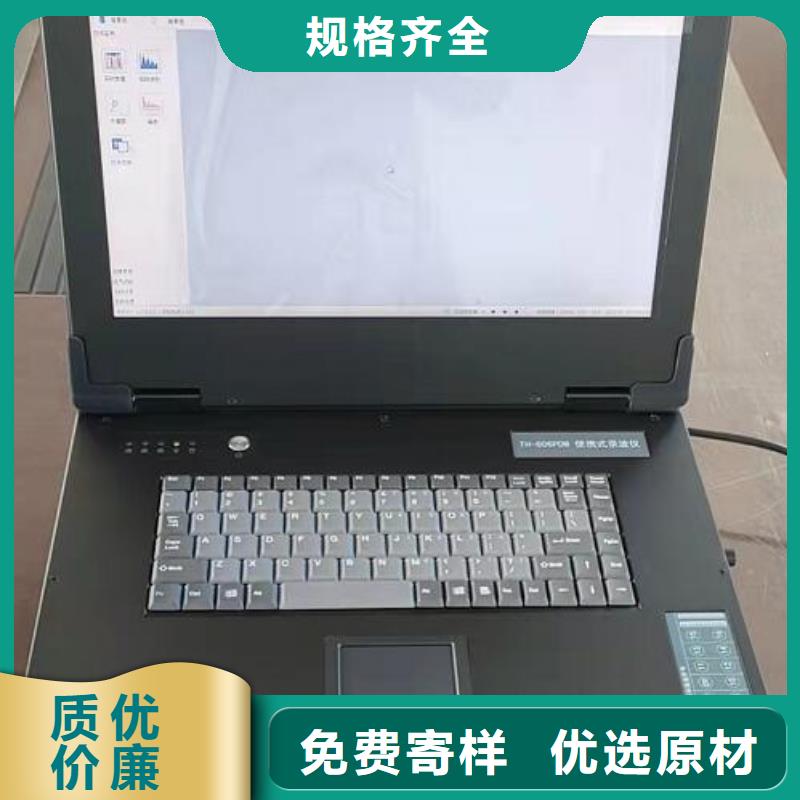

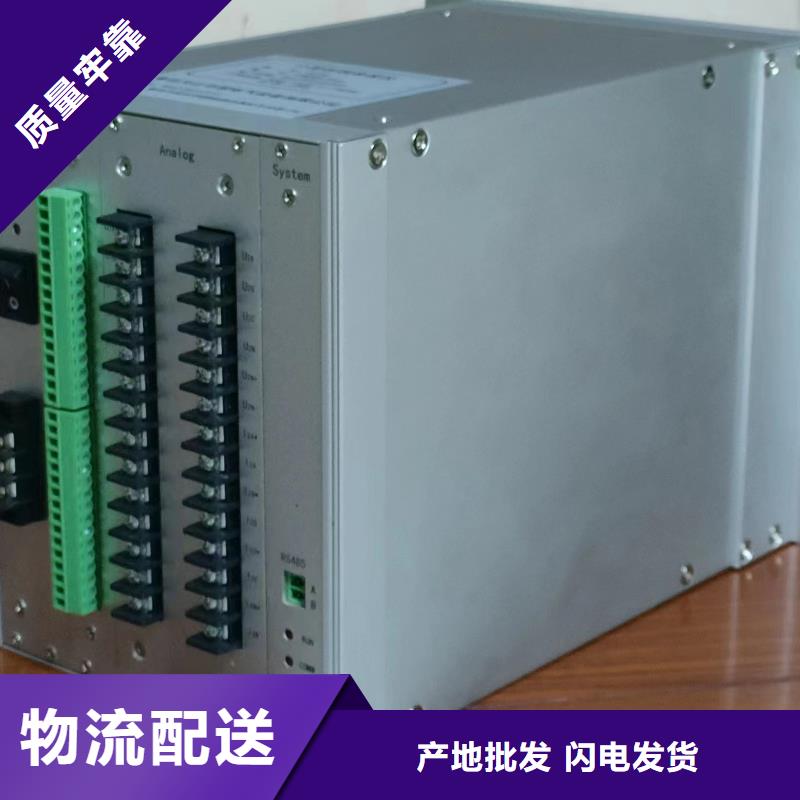

录波仪长时记录:装置实现了长时不间断地记录全部模拟量有效值及波形和开关量状态的长时记录稳态数据,为大范围、长过程、发展性故障的研究和分析提供了可靠的数据来源。稳态、暂态记录时间、采样频率可灵活设定;暂态数据可无缝嵌入稳态数据中,从而实现了稳态、动态、暂态数据的统一分析。TH-608CDM便携式故障录波器可用于电力系统或其他行业的关键设备的在线监测;也可作为便携式仪器,用于各种工业设备的故障的监录、分析;或利用其数据处理计算能力,作为数据源,向其他系统提供实时数据。二、技术指标 2.1 基本指标工作电源 交流电源 额定电压:单相220V,50Hz,允许偏差-15%~+15%直流电源 额定电压:220V,允许偏差-15%~+15%通道数 模拟量 32路开关量 16路派生量 24路同步采样频率 10 ~ 100K/s可选电气隔离耐压 隔离耐压3000VDC故障启动方式 模拟量 突变、过量、欠量开关量 变位(闭合、断开)派生量 突变、过量、欠量定时启动 每天、单次手动启动 本地、远程启动精度 模拟量越限量启动:优于2%;模拟量突变量启动:优于5%开关量:﹤1ms存储方式 自动循环存储,达到记录存储容量后,循环覆盖数据输出方式 USB移动盘,保存到硬盘,数据远传,Excel、COMTRADE打印输出通讯接口 网络:1个10/100Mbps 802.3u接口、2个USB接口硬件配置 显示屏: 10.1”262K色TFT显示屏;分辨率:1280×800机箱尺寸: 453 (宽) ×235(高)×425(深)硬盘240GB,内存4GB重量 14kg含铝合金包装箱)正常工作 大气条件 环境温度 -5 ~ +45℃ 相对湿度 5 ~ 95%大气压力 80 ~ 106kPa

录波仪在设置过程中,有时需要输入数字,录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式,包括:整数位数、小数位数、是否有负号。例如,对于模拟量额定值,数字预先定义的格式为:4位整数、3位小数、可以有负号。某模拟量的额定值为15.75,在设置对话框中,输入框没有获得输入焦点时的状态:按Tab键,使其获得输入焦点:此时可以使用方向键→、←选择要改变的位,然后用方向键↓、↑改变该位的值;对于 位,如果格式规定可以有负号,则在“0”时,按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面,屏幕右侧出现信息条。信息条分为:方向健定义区:指示当前的方向健功能定义,使用Tab键轮换功能。光标信息区:显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键,选择弹出菜单的“设置”,可以进入以下的设置项。受录波仪的键盘限制,部分需要输入字母、汉字的设置内容,需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率,同步采样。可选用的 采样频率取决于采样的模拟通道的数目,对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键,选择录波仪当前使用的采样频率,如果选择超过了 可用值,录波仪会给出提示,并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率;对于具有485接口的型号,还在此选择使用的串行端口号(COM1、COM2)。串行口:用随机附带的专用串口通讯电缆(5芯),连接PC机串口。波特率: 4800 – 115200可选;由用户选择能够保证通讯稳定的 值。注意:更改录波仪的串口设置后,应关机,重新启动。

SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is=0.5uA导通压降 小于2.6V If=100mA电流容量 150mA Vs=2.4V隔离特性 1500V DO通道间注:测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI+ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器(SOE测试)使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是:用一组标准的开关量信号(具有准确的排列顺序和时间间隔),触发SOE模件,
