直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下,每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。

直流高压发生器系列智能全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，可靠，智能化程度高，功能完备，数据稳定可靠。二、工作原理框图三、主要技术参数特点1．技术特点：采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。触摸屏直观操作，人机界面清晰准确。高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。

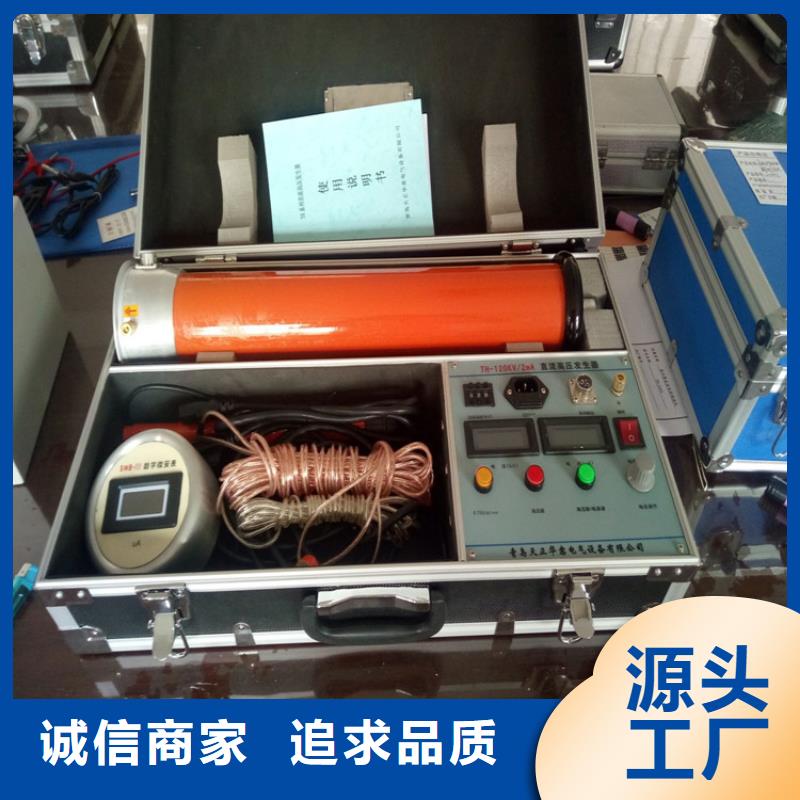

直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位,拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图
