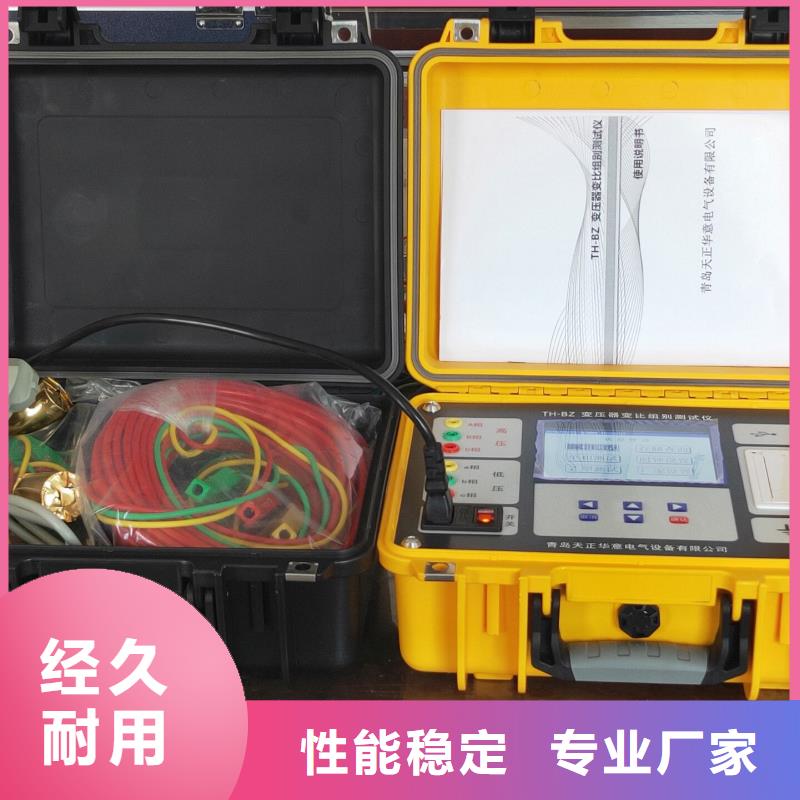

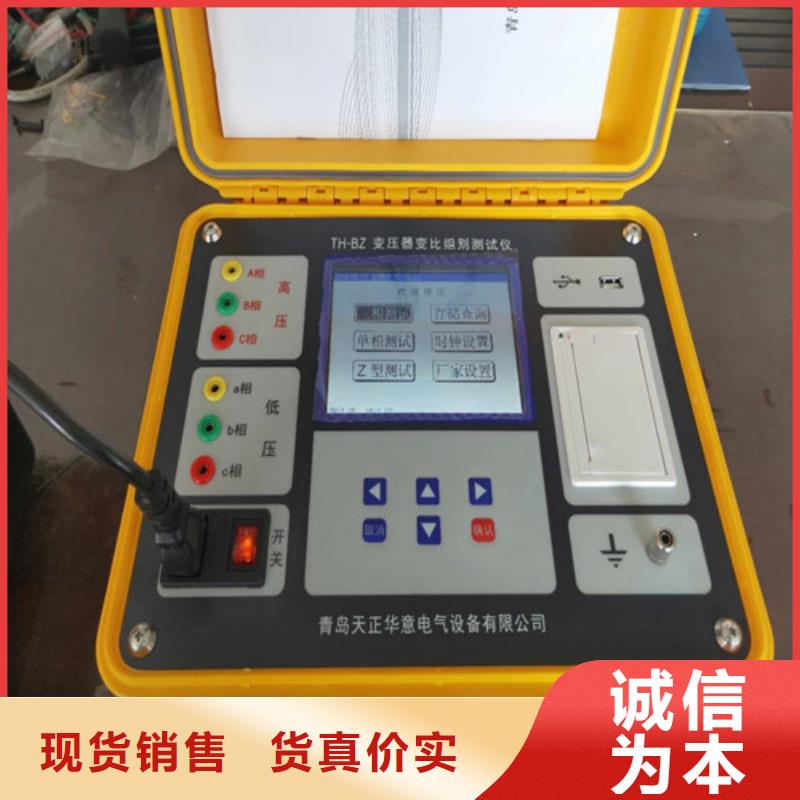

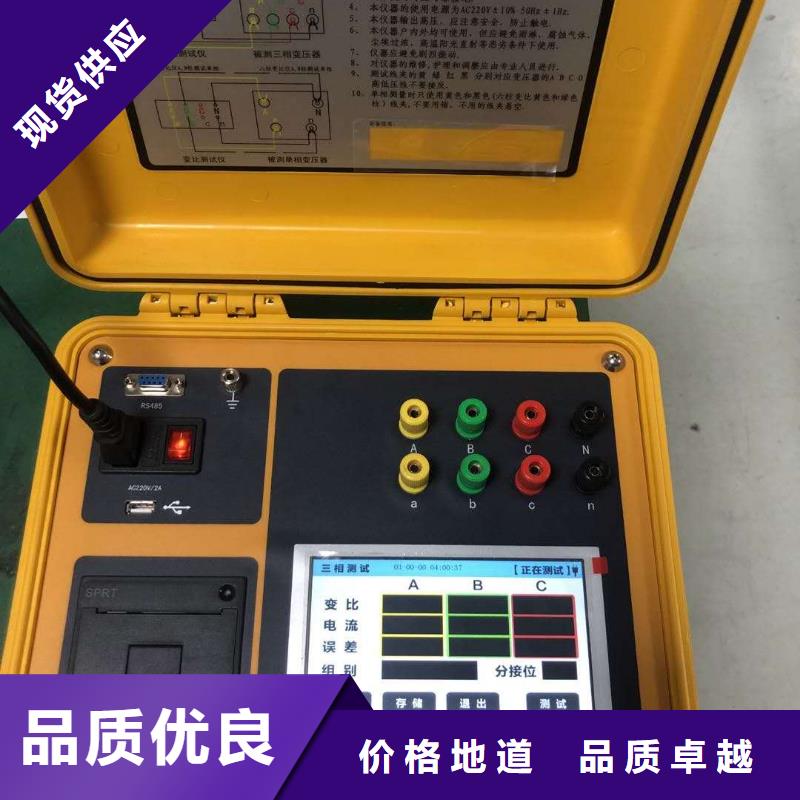

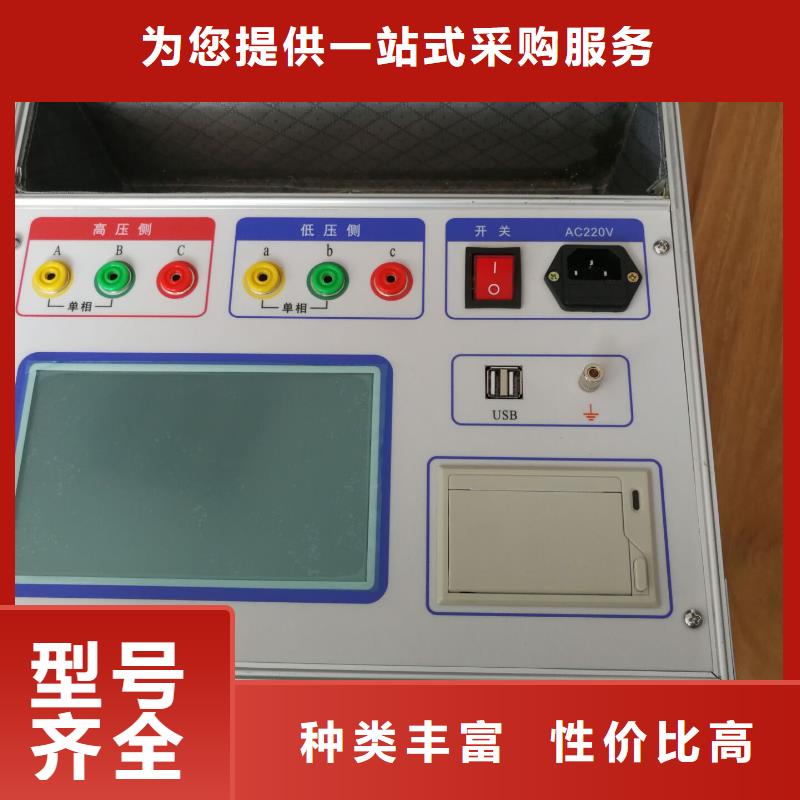

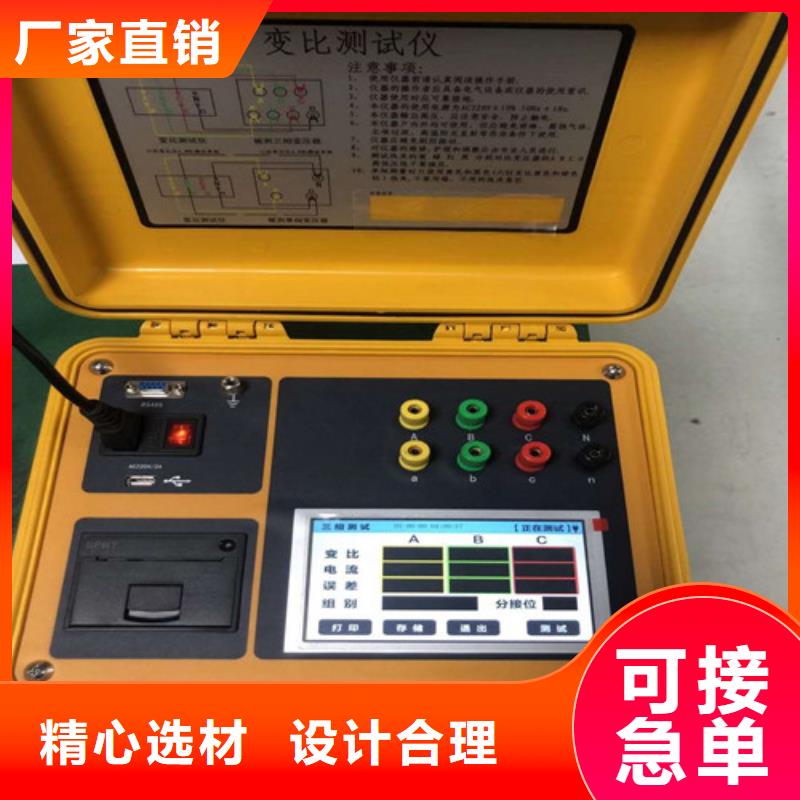

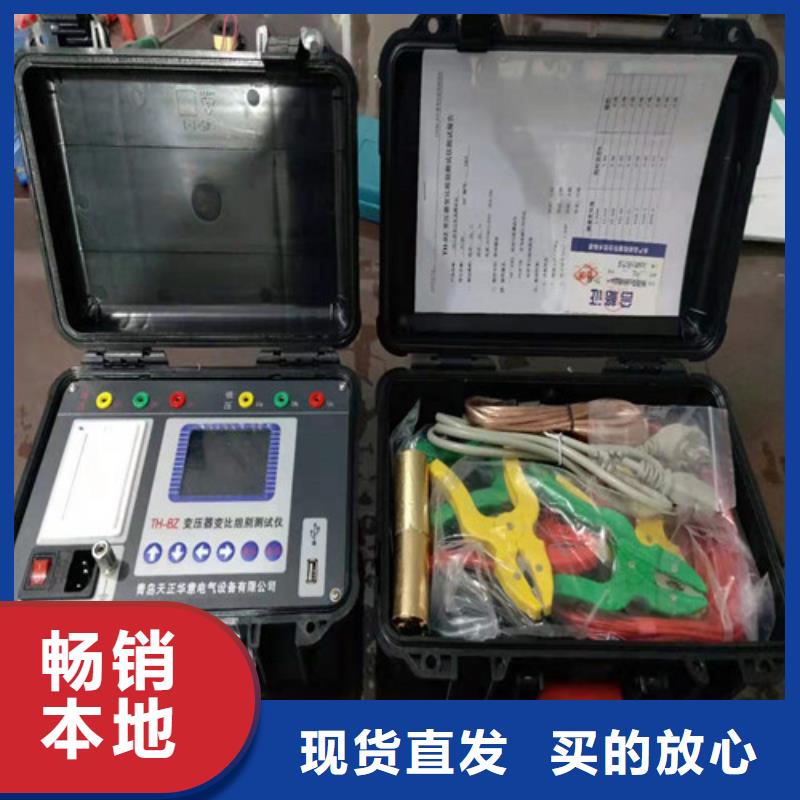

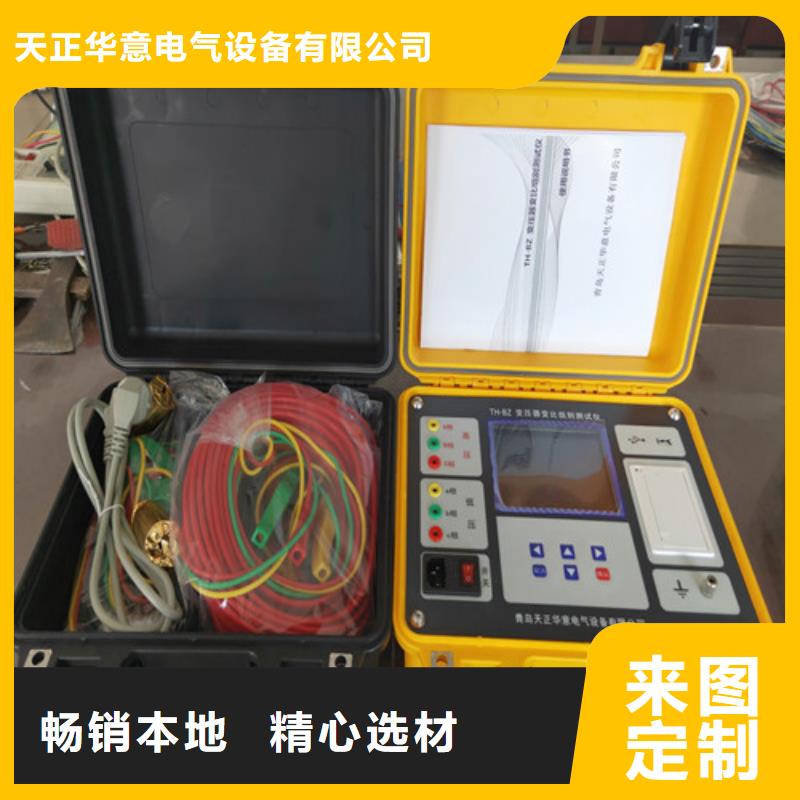

变压器变比测试仪结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机采用注塑机箱，坚固耐用，配件箱用来放置测试导线及工具。1、结构尺寸图一、主机与配件箱尺寸2、仪器外观图二、仪器外观正面图仪器左侧上部是变比测试插头，高压侧，低压侧端子。左侧下方是彩色液晶屏（包含状态指示灯），右侧下部是标准30键的控制键盘；在仪器的右侧上部是打印机、接地端子、充电口、USB接口、工作开关。3、状态指示灯说明其中状态指示灯有6个，具体用途为：电源：仪器工作电源接通指示，开机亮起；运行：仪器正常运行时亮起，闪烁；测量：测量过程中亮起并闪烁，测试结束后灭掉；通讯：预留功能灯；U盘：USB接口插上U盘并识别后亮起；故障：当仪器自检发现有故障时亮起；4、键盘说明键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、软开关、退出、?（确认）、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。

变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。

变压器变比测试仪接线完成后按【?】键开始自动进行测试，测试自动计数进行到57次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）方向重合。测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【?】键进入如图七所示的接线提示屏，操作人员须按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【?】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。测试完毕后结果显示在液晶屏上，图八中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。
