简约不浮华,不简单实用。我们的手持式超声波局部放电检测仪产品视频用直观的方式展现产品的实用性和价值。
产品参数
产品价格555/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量2
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
手持式超声波局部放电检测仪:【天正华意电气设备(沧州市分公司)tianzh3611-83】有3年手持式超声波局部放电检测仪设计、生产、售后经验,厂家直销、价格合理,可定制,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号

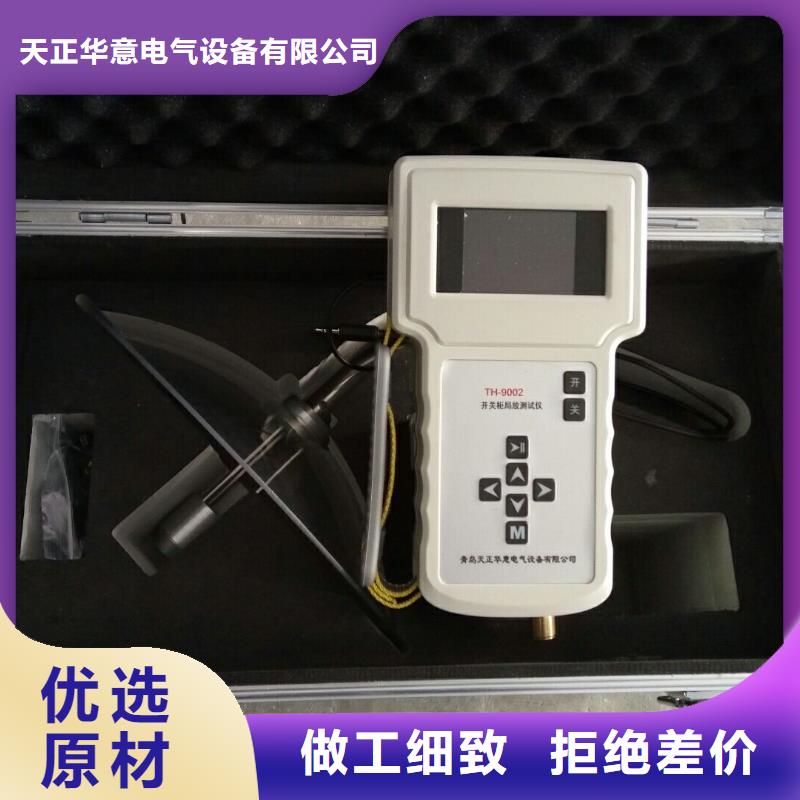

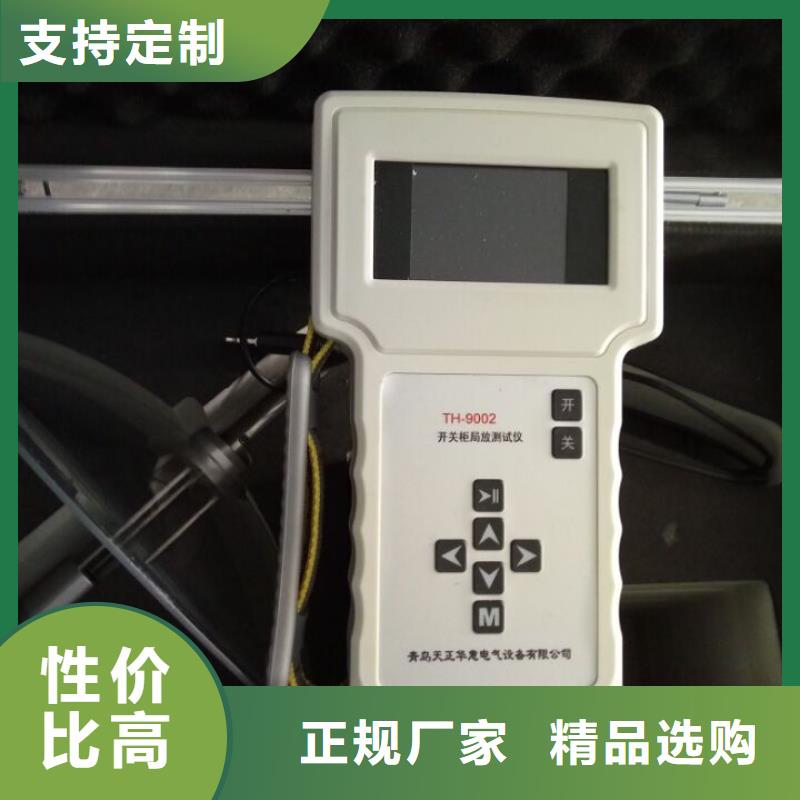

手持式超声波局部放电检测仪该便携式局放巡检仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器(开口圆形互感器)、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、同轴电缆等组成。图1.1 便携式局放巡检仪二、产品主要特点介绍 1、抗干扰能力较强,检测数据准确利用数字滤波技术,可以有效地现场干扰,在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器,能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器,检测频带可覆盖300MHz-1.5GHz(任意频带可选),可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术,实际应用验证,可检测到微弱的放电信号,确保可以有效检测到高压设备内部的局部放电信号。TEV传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料,内置接收电极,与开关柜柜壁形成电容,可将柜内放电信号耦合到传感器中进行信号处理,确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理,不仅能够满足mA电流信号的采集,而且具有很强的抗干扰能力。3、安装简单方便接触式超声传感器可直接贴附在高压设备的外壁上,操作简单而且。高频电流互感器为圆形开口式设计,便于卡装在不同接地线上。4、连接简单方便系统采用多种连接方式,传感器与主机之间选用BNC、SMA接口、光纤三种方式,便于使用。
手持式超声波局部放电检测仪 友情提示感谢您选用我司产品,本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除,在初次使用时,请详细阅读,有助于您熟练地使用,确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后,提出了局部放电法(主要有暂态地电波法、脉冲电流法、超声波法和超高频法)、电化学法和光学法等检测方法。传统的局部放电检测仪,其测量信号的响应频率一般不超过1 MHz,易受外界干扰的影响,稳定性差,影响了其应用。随着计算机技术、电子技术和传感器技术的进步,为超高频检测技术创造了条件,使其具有检测频率高、抗干扰性强和灵敏度高,得到高度重视。局部放电检测仪,配置有五种传感器,其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测;超声波和UHF适用于对GIS的绝缘状态进行检测;使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析,判断放电能量大小和可能部位,在电力、铁路等得到广泛应用。

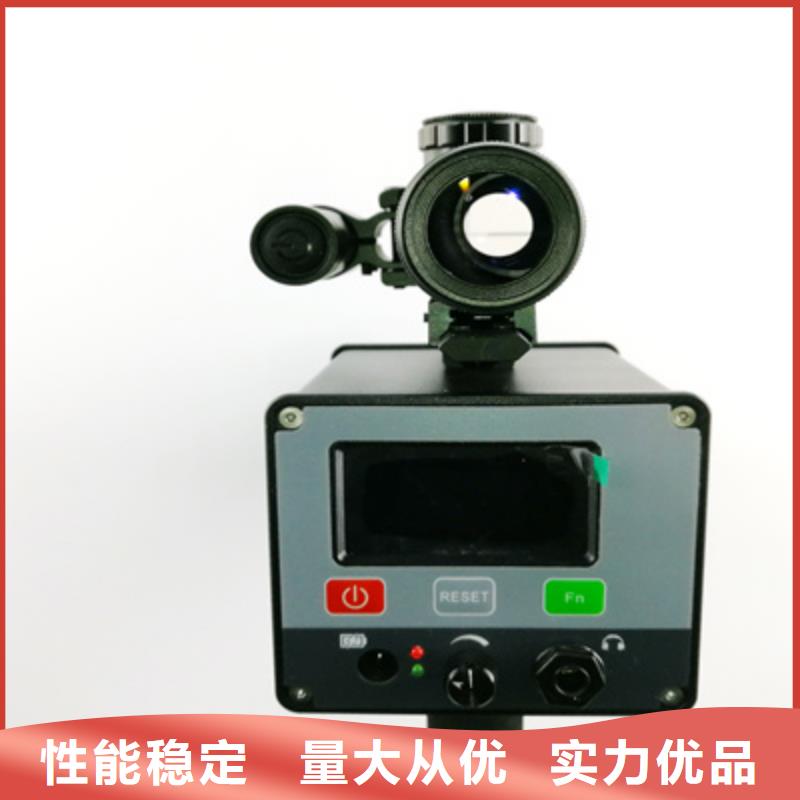

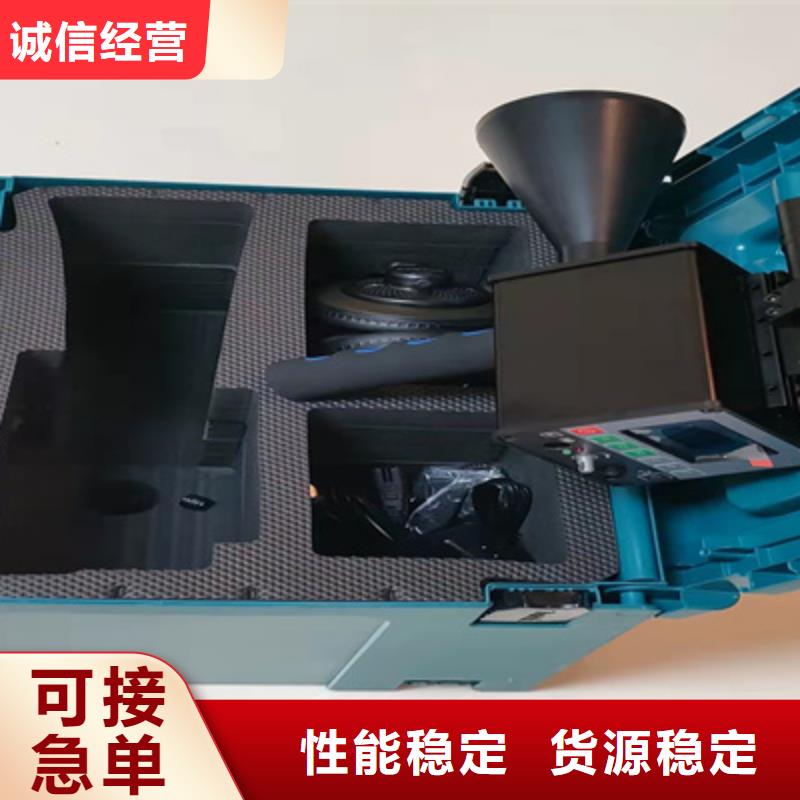

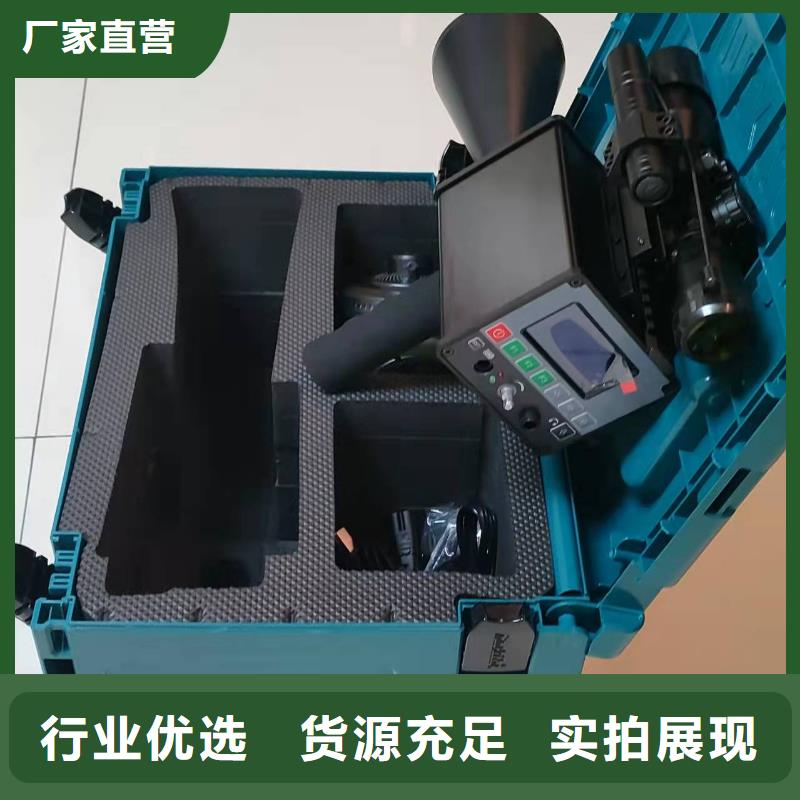

手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机,手持巡线仪,打开电源手指扣住板机,激光对准检测对象,听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期:一般一个月一次,对发出声音小的设备十天一次,对发出声音比较大的设备一周一次,对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测,停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格,设备有无故障;带电监测必须看带电监测的数据的变化趋势,一般正常情况下,一次高压设备在带电运行时,用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描,横向对比其发出的声音的大小,按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划,比如十天监测一次、一周监测一次、严重的三天监测一次,看其超声波信号的发展变化趋势。经几个周期监测声音越来越大,对其进行具体趋势分析,排除负载过大等正常原因后,声音还是越来越大,就可确定该设备有严重的放电等问题,不停电查找原因就要发生绝缘击穿等重大事故,将严重影响整个电力系统的运行。
